工業相機機器視覺檢測原理是什么？今天我們來看看

2023-08-04 10:25:41 精質視覺

如今，隨著工業生產和人工智能、計算機視覺技術的迅速發展，機器視覺檢測領域也迎來了一次革命性的突破。傳統的瑕疵檢測方式往往依賴于人工視覺或簡單的機械檢測，在效率和準確性上存在明顯的瓶頸和局限性。而機器視覺檢測系統，能夠快速捕捉產品圖像，并實時進行自動檢測，大大提高了生產效率和檢測精度。實現了對產品外觀缺陷的高準確率檢測。那我們今天來談?wù)剻C(jī)器視覺檢測的工作原理是什么？

【檢測原理】

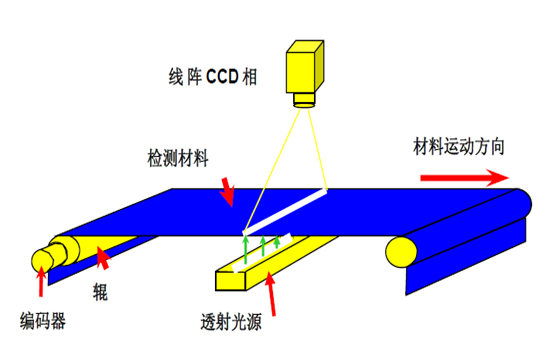

將數臺工業線陣相機沿生產線橫幅方向架設在材料正面的上方和/或背面的下方，通過編碼器外觸發進行實時在線掃描式拍攝；采用高亮LED線性聚光冷光源進行單面或雙面打光，通過反射和/或透射方式采圖；超高速圖像處理系統實時獲取產品表面圖像，經過軟件算法的分割和處理，根據缺陷圖像與正常產品圖像之間存在明顯灰階差異的特征，識別出孔洞、蚊蟲、黑點、毛發、褶皺等各種表面瑕疵。

計算機系統通過數據庫來記錄和管理材料表面瑕疵的橫縱向位置、數量、大小和圖像等信息，同時通過信號控制系統實時進行聲光報警、位置標識等操作。

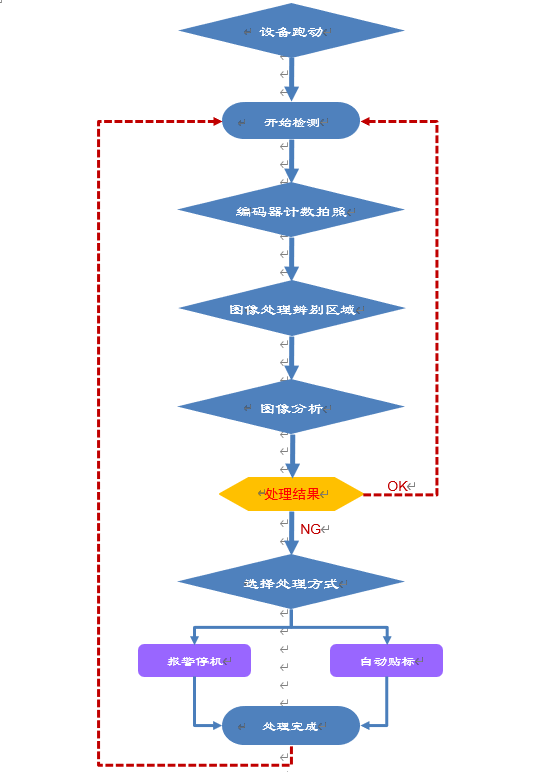

【系統工作邏輯示意圖】
