視覺檢測設備應用案例之在線條碼讀取檢測

2022-08-14 10:00:00 精質視覺

　　在線條碼讀取檢測要怎么做?精質視覺視覺檢測設備告訴你，在線條碼讀取檢測設備應用案例。

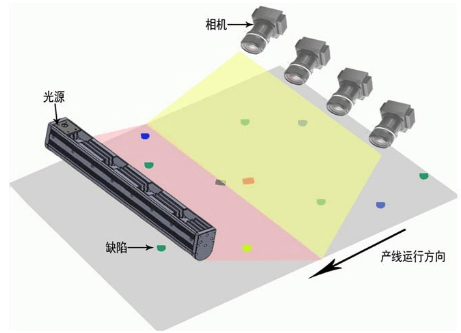

　　視覺檢測設備系統配置如下：

　　系統配置：

　　1：索尼工業視覺主機 (含電源，電源線) 1 臺

　　2：飛利浦顯示屏 19寸 1 臺

　　3：無線鍵盤、鼠標、WIFI接收器各 1 個

　　4：索尼(160萬像素)工業相機 (含網線) 1 臺

　　5：25毫米 FA鏡頭 1 個

　　6: 7060白色環形光源(含1米延長線) 1 個

　　7：可調光源控制器

　　? 客戶需求要點：

　　1：與客戶測包機IO口通信

　　在實際測試過程中需要客戶機器給出觸發信號，所以需要我們的控制器與客戶機器實現通信，我們的控制器提供16路輸出，16路輸入I/O通信口，在實際應用過程中需要在鏈接好線路后設定觸發端口，實現控制器的外觸發操作。

　　2：檢測焊點的焊接質量

　　客戶要求視覺控制器可以實現產品條碼的讀取檢測，包括一維碼的內容讀取和字符識別內容比對。

　　3：工作流程描述：

　　當被測樣件運動到檢測視野范圍內時，運動控制(Plc)控制器給出觸發信號，視覺控制器接收到觸發信號后觸發相機拍照檢測后給出檢測結果，可以通過設置輸出端口及輸出模式來給出檢測結果信號。

　　? 運用工具說明：

　　1：建立工程開始描述

　?、偈紫冉㈨椖抗こ?，注冊基準圖

　　像，如右圖1所示。

　?、谶x用識別/讀取中的一維碼識別工具進行產品的一維碼

　　識別，如圖2所示。

　　③在檢測范圍里選擇較大范圍，工具會在檢測范圍識別出

　　一維碼的位置和內容，如果能確定條碼類型，在條碼類型的下拉列表

　　選擇。如圖2所示。

　　? 運用工具說明：

　　④追加工具選用識別/讀取中的字符識別工具。如圖1所示。

　?、葑址R別工具中檢測范圍應當較小，檢測范圍里不得出現其他

　　不感興趣的字符，如果能確認字庫類型，須選擇對應的字庫，如英文

　　大小寫，數字0和英文o，選擇合適的字庫來增強系統的魯棒性，如

　　圖2所示。字符識別檢測范圍有限定，一般需要加位置偏移補正，
