CCD視覺設備與CCD視覺檢測系統，廣泛應用于半導體元器件制造

2023-01-09 10:37:04 精質視覺

　　CCD視覺檢測設備依賴于CCD成像相機和視覺檢測系統。視覺系統是整個產品的核心，因?yàn)樗浅Ｖ匾?。視覺檢測系統是以客戶對產品的檢測要求為基礎，系統開發工程師會根據客戶的要求給出指令。行業內有通用的檢測系統，這些系統一般是提前開發的，集成了大部分檢測功能(檢測產品外觀缺陷和尺寸測量)，直接購買和硬件集成滿足要求時即可使用。

　　1. CCD檢測設備的工作原理是什么

　　CCD檢測設備即CCD視覺檢測設備，實際上是指將攝入的目標通過機器視覺產品的CCD圖像傳感器轉換成圖像信號，傳送到圖像處理系統，并根據像素分布、亮度、顏色等信息轉換成數字信號。圖像系統對這些信號進行各種運算，提取目標的特征，然后根據識別的結果控制現場設備的動作。

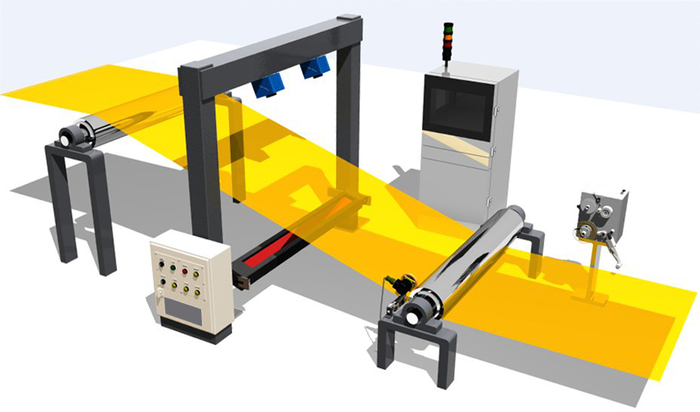

　　CCD視覺檢測設備的操作是將產品通過振動盤、輸送帶或機械手進行有序排列，并將其輸送到直線軌道的前端。通過輸送帶或振動板的操作，將產品驅動至頂部的CCD工業相機進行檢測，并將采集到的圖像傳送到視覺軟件中計算分析產品的好壞。

　　2. CCD視覺檢測設備的基本組成

　　視覺檢測設備的基本組成主要包括:光源、工業相機、工業鏡頭、圖像采集卡、光學視覺軟件等。

　　3. CCD視覺檢測設備有哪些優點

　　智能制造過程中，機器視覺的檢測比人工檢測效率更高，具有更好的準確性和穩定性。具有數字化管理和信息集成功能，避免人為的二次傷害和與產品的直接接觸?？稍趷毫迎h(huán)境之下使用。檢測，長期使用成本較低等優點。廣泛應用于工業、農業、交通運輸、醫藥等。

　　4. CCD視覺檢測設備的應用

　　CCD視覺檢測設備廣泛應用于半導體元器件制造領域(電阻、電容、電感等外觀缺陷檢測);新能源動力電池制造領域(電池產品異物、劃痕、壓痕、不良標簽、污染、腐蝕、凹坑、標簽燒蝕、編碼不良、字符模糊等外觀缺陷檢測);電路板制造領域(PCB電路板產品形狀、尺寸、引腳和貼片檢測，焊點完整性檢測、方向誤差檢測等);精密零部件制造領域(長度、寬度、高度、直徑等尺寸的測量、劃痕、缺陷等表面缺陷的檢測等各種領域的自動視覺檢測應用)。
